Cerniera a scomparsa SIMONSWERK TE 541 3D FVZ FR
Il prezzo originale era: €160.67.€120.51Il prezzo attuale è: €120.51. pz
La cerniera rimane nascosta quando la porta è chiusa: una soluzione per un disegno pulito di anta e telaio.
Prezzo per 1 cerniera. Disponibilità e tempi da confermare prima dell’ordine. Verificare modello, lavorazione e codice finitura; accessori separati salvo diversa indicazione.

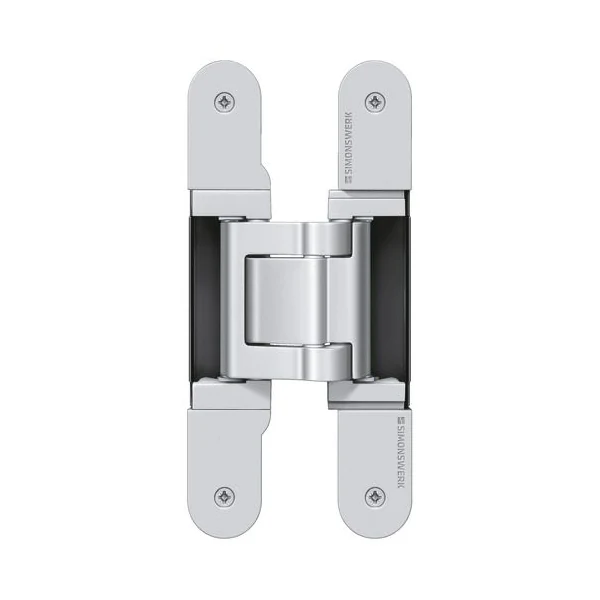

Foto di riferimento del modello. La finitura ordinata è definita dal codice SW selezionato.
Cerniera a scomparsa SIMONSWERK TE 541 3D FVZ FR
La cerniera rimane nascosta quando la porta è chiusa: una soluzione per un disegno pulito di anta e telaio.
Come scegliere la versione giusta
- La geometria FVZ è progettata per telai rientranti. Le versioni 40 e 44 vanno scelte in base alla specifica lavorazione della porta.
- La versione FR prevede protezione intumescente. L’idoneità antincendio dipende dalla certificazione dell’intero sistema porta, non dalla sola cerniera.
La regolazione consente di allineare l’anta dopo il montaggio. Seguire le istruzioni e i limiti di regolazione del produttore.
Specifiche tecniche
| Portata | 100,0 kg |
|---|---|
| Altezza totale | 185,0 mm |
| Larghezza (elemento anta) | 28,0 mm |
| Larghezza (elemento telaio) | 28,0 mm |
| Spessore min. porta | 42,0 mm |
| Diametro fresa | 24,0 mm |
| Diametro anello guida | 30,0 mm |
| Angolo di apertura | 180° |
| Regolazione 3D | laterale +/- 3,0 mm, altezza +/- 3,0 mm, pressione +/- 1,0 mm |
| Telai | Legno, acciaio o alluminio; verificare i supporti di fissaggio |
| Cuscinetti | Esenti da manutenzione |
| Mano | DIN destra e sinistra |
La portata di riferimento è riferita a due cerniere su anta 1 × 2 m. Dimensioni, distribuzione del peso, chiudiporta e condizioni d’uso influiscono sulla scelta: consultare le informazioni tecniche del produttore.
Finitura, codice ordine e unità di vendita
Selezionare la finitura per visualizzare il codice SAP e il prezzo. Il prezzo si riferisce a 1 cerniera. La foto identifica il modello; la finitura raffigurata è indicativa. Fa fede il codice SW selezionato.
| Finitura | Codice SAP |
|---|---|
| SW 124 – Cromo opaco F1 | 500004171 |
| SW 125 – Nichel opaco F2 | 500005531 |
Prima di ordinare
Disponibilità e tempi da confermare prima dell’ordine. Verificare modello, lavorazione e codice finitura; accessori separati salvo diversa indicazione.
Documentazione tecnica ufficiale
| Finiture SIMONSWERK | SW 124 – Cromo opaco F1, SW 125 – Nichel opaco F2 |
|---|---|
| MARCHI | SIMONSWERK |
