Miscelatore bidet — FIMA Slide F5802

FIMA Slide F5802 — scelta e caratteristiche

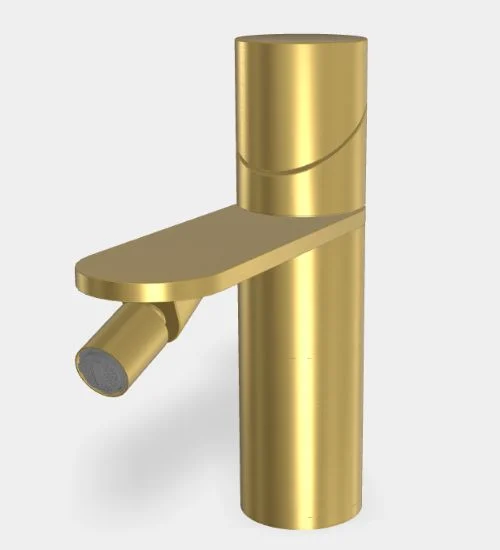

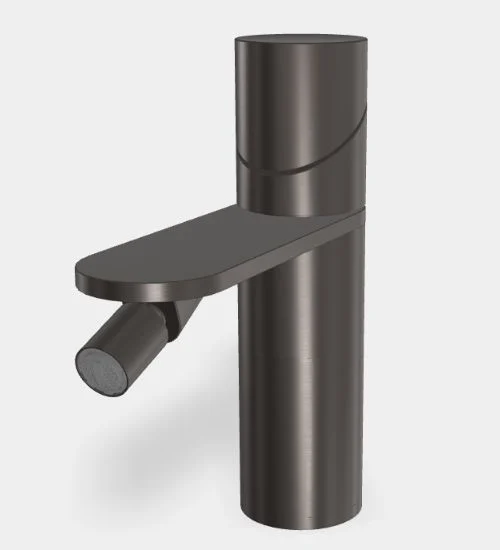

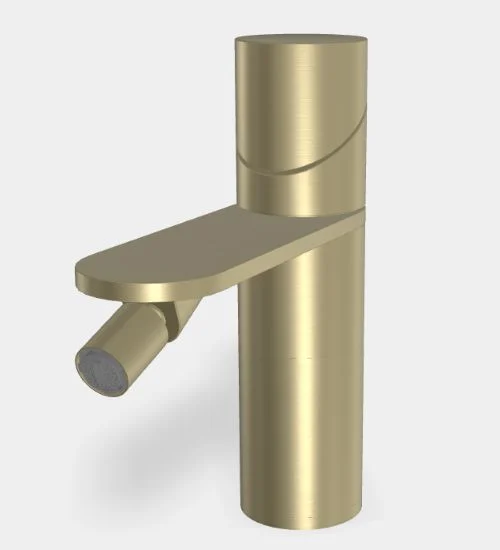

Miscelatore bidet con apertura in acqua fredda e due tubi di alimentazione. Seleziona la finitura e la configurazione con oppure senza scarico. La versione con scarico include uno scarico click-clack in acciaio inox da 1¼ pollice. La versione senza scarico non lo comprende.

Dimensioni e installazione

• Altezza sopra il piano: 180 mm; diametro corpo: Ø48 mm.
• Proiezione dal centro del corpo al centro dell’uscita: 131 mm; altezza uscita indicata nel disegno: 92 mm.
• Aeratore orientabile: il disegno indica una regolazione di 15° per lato.
• Foro di installazione: Ø35 mm; spessore massimo piano: 40 mm.
• Connessioni dei tubi di alimentazione: G⅜ pollice.
• Portata massima a 3 bar: 5 litri/minuto.
• Scarico, quando incluso: G1¼ pollice, tappo Ø65 mm, serraggio da 5 a 67 mm.

Confronta la posizione del foro e la distanza dal bordo del bidet con il disegno ufficiale; verifica lo spazio per i tubi e la compatibilità dello scarico. L’orientamento dell’aeratore modifica la direzione del getto. Il dato di portata a 3 bar non indica la pressione massima di esercizio.

Maniglie acquistabili separatamente

La maniglia standard segue la finitura del miscelatore. Per personalizzarla FIMA indica la famiglia F1420, ordinabile separatamente in marmo, legno o resina. Le maniglie opzionali elencate sotto non sono comprese nel prezzo del miscelatore.

Documenti tecnici

• Disegno tecnico
• Disegno tecnico in DWG
• File 3D
• Parti di ricambio
