Miscelatore bordo vasca con bocca — FIMA Slide F5814

FIMA Slide F5814 — gruppo bordo vasca

Il gruppo a quattro fori comprende la bocca di erogazione, due comandi, supporto doccia, doccetta in acciaio inox e flessibile in nylon da 1500 mm. Il produttore definisce il sistema «doppio miscelatore». Scegli la finitura per visualizzare foto, codice completo e prezzo della configurazione standard.

Dimensioni e foratura

• Numero di elementi sul piano: 4.
• Due comandi: altezza 102 mm, diametro Ø48 mm; foro minimo Ø35,5 mm e massimo Ø40 mm; spessore piano massimo 60 mm.
• Doccetta: diametro Ø23 mm; altezza dell’insieme con supporto sopra il piano 210 mm.
• Base supporto doccia Ø56 mm; foro minimo Ø27 mm e massimo Ø40 mm; campo di serraggio del piano 8–32 mm.
• Il layout del disegno mostra interassi consecutivi di 150 mm: confronta il posizionamento con vasca, bordo e spazi sotto piano prima di forare.
• Bocca: proiezione 165 mm, altezza 100 mm, asse uscita a 89 mm dal piano; lamina larga 30 mm e spessa 6 mm, base Ø48 mm.
• Fissaggio bocca: spessore piano massimo 60 mm; collegamento indicato G½ pollice.

Installazione e scelta della versione

Verifica che ogni elemento possa essere fissato sullo spessore disponibile: il limite di 60 mm dei comandi non sostituisce il campo 8–32 mm del supporto doccia. Predisponi spazio per flessibili, raccordi e movimento del tubo doccia sotto il bordo, con accesso per manutenzione e controllo delle connessioni. Affida montaggio e prova di tenuta a un installatore qualificato e usa la tavola del codice esatto. La scheda non identifica un corpo da incasso obbligatorio separato per questo articolo.

Maniglie opzionali F1420

Le maniglie standard seguono la finitura scelta. Le otto alternative F1420 in marmo, legno e resina sono vendute separatamente e singolarmente, con il proprio prezzo e la propria foto. Per personalizzare entrambi i comandi occorrono due maniglie compatibili. Le opzioni sono Portoro MN, Calacatta oro MB, Guatemala MV, Lepanto MR, noce LS e resine effetto avorio R1, tartaruga R2 e corno R3.

Finiture e cura

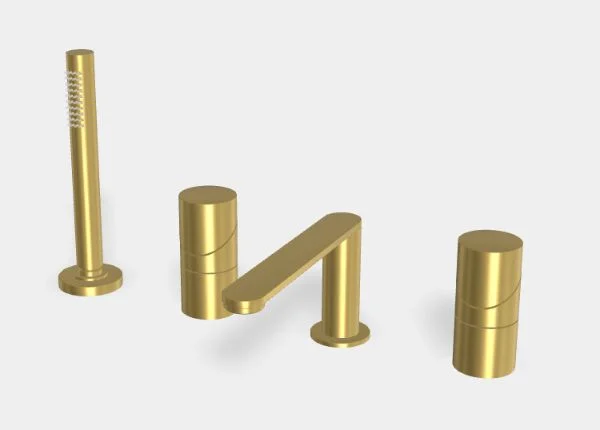

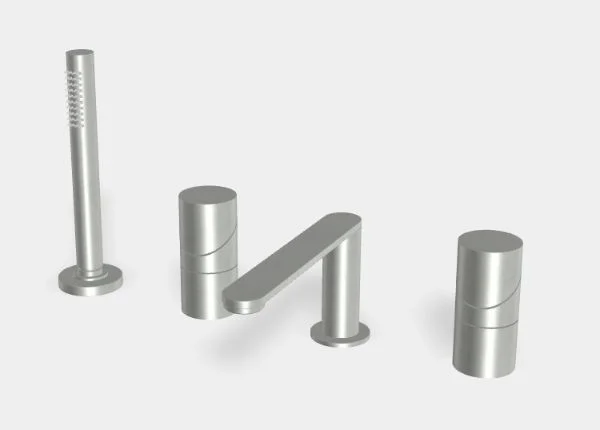

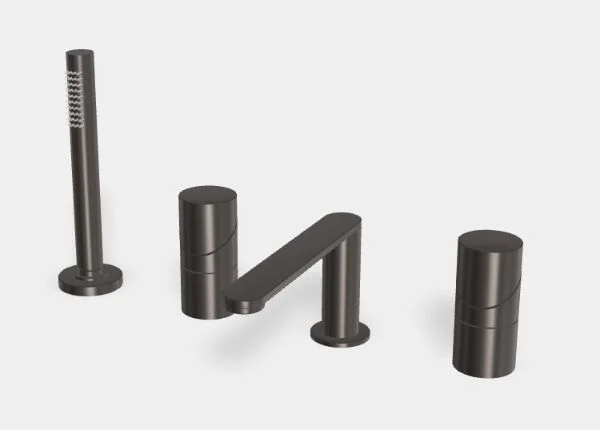

Sei finiture: acciaio inox, cromo nero spazzolato, oro spazzolato, bronzo spazzolato, Bronzo Moka e champagne spazzolato. Usa un panno morbido e prodotti compatibili con la finitura, evitando abrasivi. Il disegno quotato e l’esploso ricambi sotto permettono di verificare la configurazione e identificare i componenti; i file DWG e 3D ufficiali sono disponibili per la progettazione.

Documenti tecnici

• Disegno tecnico
• Disegno tecnico in DWG
• File 3D
• Parti di ricambio
