Termostatico doccia a due uscite con set — parte esterna — FIMA Spillo Steel F3049WX9S
€1,080.00
Parte esterna termostatica Spillo Steel a due uscite con deviatore, supporto con presa acqua, doccetta inox e flessibile rivestito trasparente da 1500 mm. Richiede il corpo F3400W, venduto separatamente.
Guarda le foto reali e scopri la collezione Spillo Steel. (si apre in una nuova scheda)
Prodotti FIMA: i tempi di spedizione saranno comunicati al momento dell’ordine o della richiesta di un preventivo o di una fattura proforma.
FIMA Spillo Steel F3049WX9S — termostatico doccia a due uscite con set — parte esterna
Parte esterna termostatica Spillo Steel a due uscite con deviatore, supporto con presa acqua, doccetta inox e flessibile rivestito trasparente da 1500 mm. Richiede il corpo F3400W, venduto separatamente.
Dimensioni della parte esterna
Tre rosoni Ø70 mm; interassi consecutivi 90 mm; larghezza quotata del gruppo 249,5 mm. Doccetta Ø23 mm con quota 207 mm sopra il riferimento della presa acqua. Sporgenza esterna dei comandi MIN 55 / MAX 85 mm.
Le quote di sporgenza descrivono la parte visibile rispetto al piano del rosone o della piastra. Per la profondità di predisposizione usa il disegno specifico del corpo F3400W e verifica il livello della parete finita.
Corpo da incasso e contenuto
Il prezzo di questa pagina riguarda la parte esterna in finitura acciaio inox, codice F3049WX9SINOX. Il corpo F3400W va ordinato separatamente: è riportato sotto tra i componenti necessari, con quantità prevista uno. Non sostituire il corpo basandoti solo sulla forma dei comandi o sulla collezione. Il set comprende supporto con presa acqua, doccetta F2956INOX e flessibile F2957INOX da 1500 mm, come risulta dall’esploso ricambi; non occorre riacquistarli per completare la confezione. L’eventuale soffione è separato.
Installazione e utilizzo
Affida la predisposizione e il montaggio a un installatore qualificato. Prima di chiudere la parete verifica schema delle uscite, alimentazioni e livello del rivestimento; esegui lavaggio e prova di tenuta secondo le istruzioni del corpo. Proteggi le parti visibili fino al completamento dei lavori. Per la manutenzione usa un panno morbido e detergenti compatibili con la finitura, evitando abrasivi.
Documenti tecnici
Il PDF di montaggio collegato dal produttore riguarda il corpo e le parti esterne compatibili. Disegno quotato ed esploso ricambi sono quelli del codice di questa pagina; eventuali file 3D restano collegati alla fonte ufficiale.

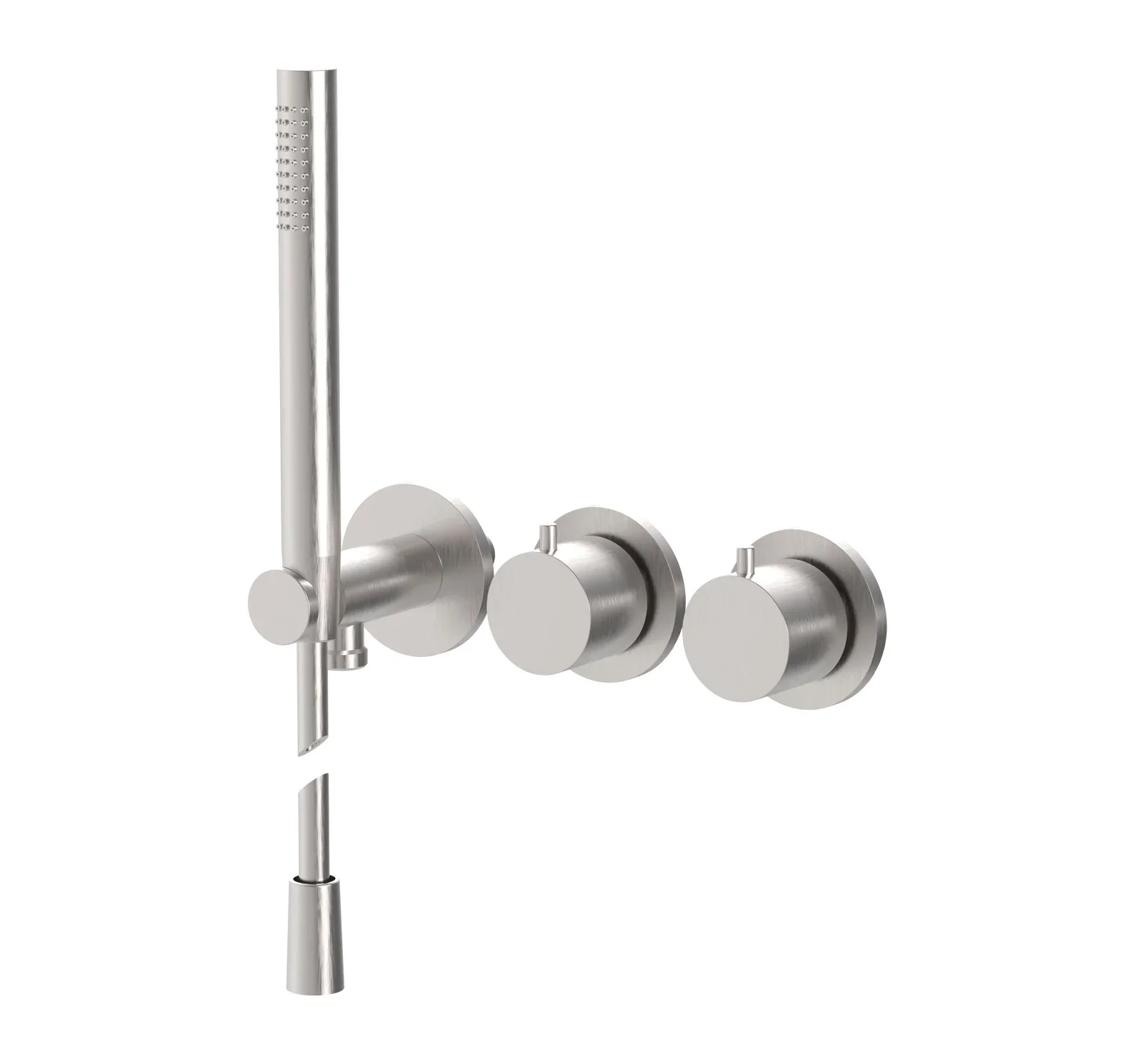

La fotografia del produttore rappresenta il flessibile con un’interruzione grafica per ridurre l’ingombro dell’immagine. Il flessibile incluso è lungo 1500 mm; nella galleria è presente anche la fotografia completa del componente.
Documenti tecnici
| Finitura | Acciaio inox |
|---|
Da abbinare al prodotto — componenti necessari
Scegli i componenti previsti dalla configurazione e dalle istruzioni tecniche del produttore. Alcuni codici indicano alternative di installazione.

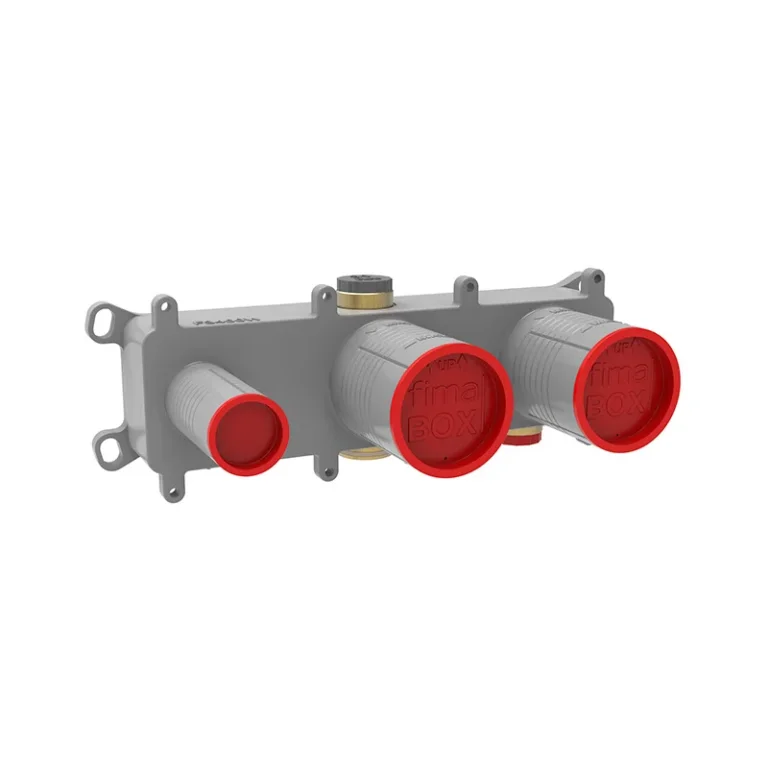

Corpo da incasso per gruppo doccia a due uscite — FIMA F3400W
€248.00
Quantità prevista: 1
