Corpo da incasso a pavimento per miscelatori compatibili — FIMA F3020

FIMA F3020 — corpo da incasso a pavimento

Componente per parti esterne espressamente compatibili. Slide F5804/6 indica F3020 come corpo obbligatorio separato. Il prezzo è riferito a un corpo: miscelatore esterno, bocca e set doccia non sono inclusi.

Quote e collegamenti

• Protezione superiore Ø80 mm; base di fissaggio Ø120 mm.
• Collegamenti caldo/freddo G¾ pollice, marcati H e C.
• Livelli nel disegno MIN 63 mm e MAX 93 mm: verificare con manuale, marcature e pavimento finito.

Condizioni del manuale e posa

• Pressione consigliata 1–5 bar; minimo 0,5 bar e massimo 10 bar.
• Temperatura consigliata 15–65 °C; massimo 80 °C.

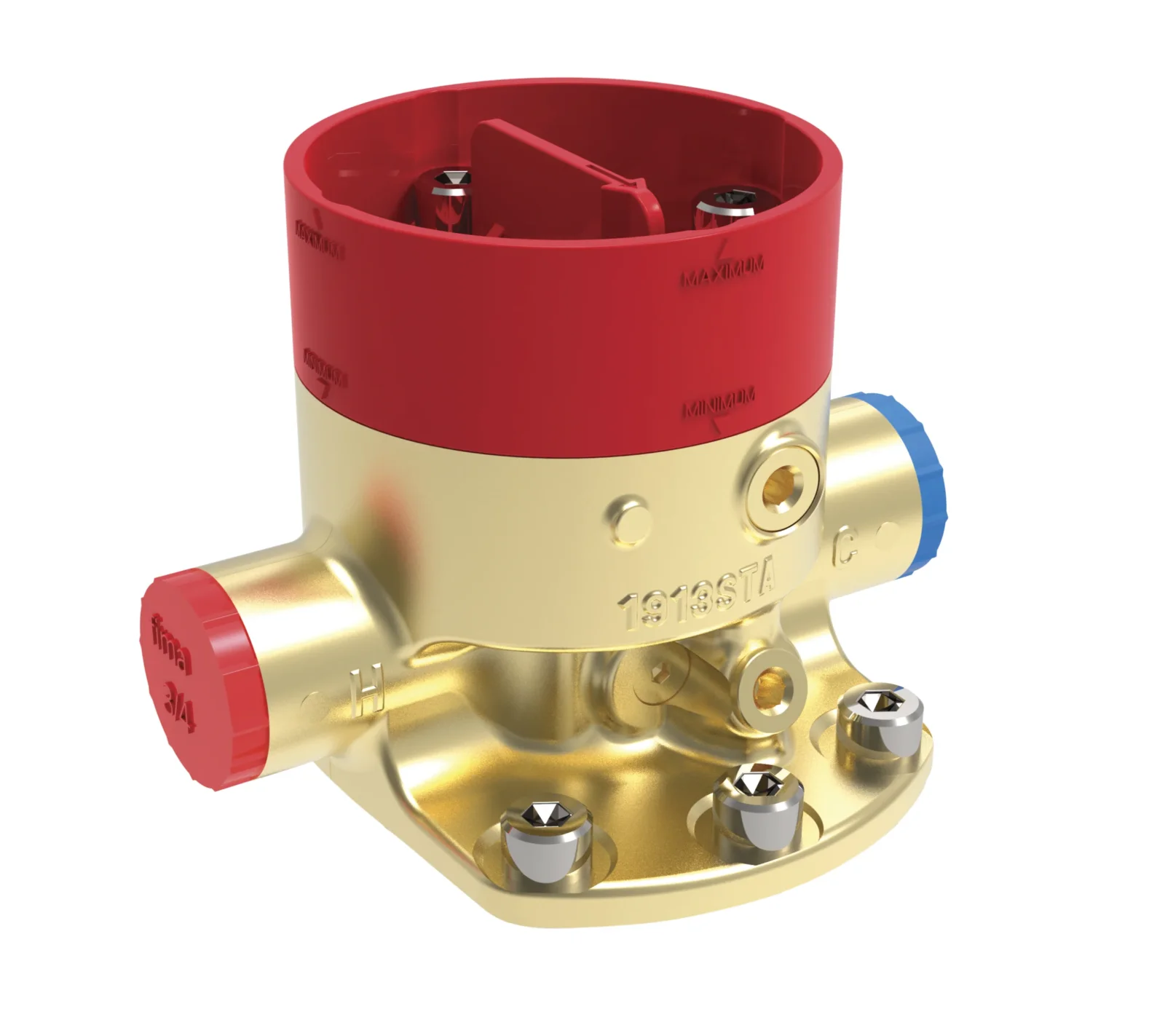

Il manuale mostra sei punti di fissaggio, predisposizione caldo/freddo e fasi di prova e montaggio. Fai verificare supporto, fissaggi, profondità e impermeabilizzazione al professionista prima di chiudere il pavimento. Scegli la revisione compatibile con il codice esatto della parte esterna. La foto mostra le protezioni di cantiere e non una finitura decorativa selezionabile.

Documenti tecnici

• Istruzioni di montaggio
• Disegno tecnico
• Parti di ricambio
