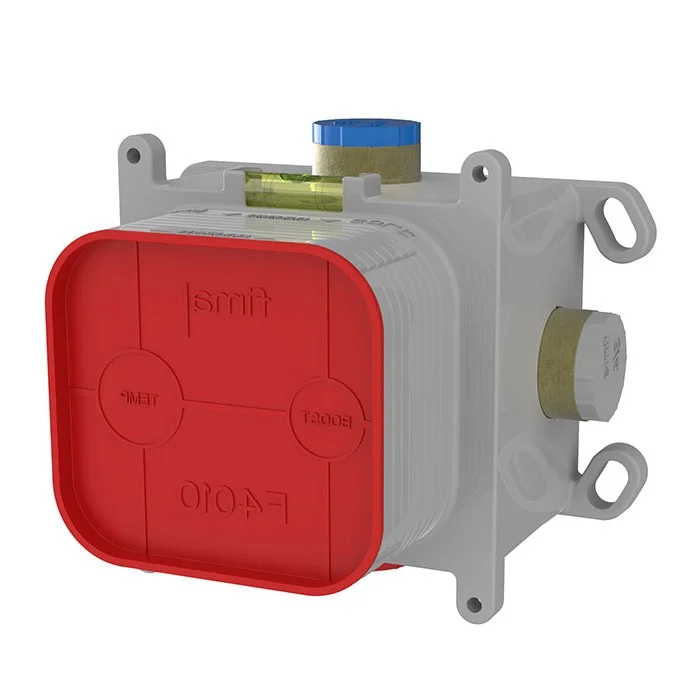

Corpo da incasso per termostatico Switch — FIMA F4010

FIMA F4010 — corpo da incasso per termostatico switch

Corpo da incasso prescritto per il miscelatore termostatico Switch F5921. È il modulo di miscelazione e temperatura: i comandi on/off delle singole utenze richiedono i componenti previsti dal progetto.

Dimensioni e predisposizione

Attacchi G¾; larghezza complessiva quotata 160 mm; altezza quotata 130 mm. Rispetta i riferimenti MIN/MAX sulla protezione e le quote del disegno.

Scelta delle parti esterne

Il prezzo riguarda il corpo da incasso del codice indicato. La parte esterna con comandi e finitura è venduta separatamente. Abbina esclusivamente un articolo per il quale FIMA prescrive espressamente questo corpo, verificando versione e revisione. I prodotti della stessa collezione non sono automaticamente intercambiabili. Questo corpo non richiede una scelta di colore o una maniglia F1420 separata: eventuali opzioni appartengono alla parte esterna.

Installazione

Fai verificare il progetto a un installatore qualificato. Rispetta orientamento, alimentazioni, uscite e riferimenti MIN/MAX rispetto alla parete finita, includendo rivestimento e adesivo. Fissa il corpo in modo stabile, segui la procedura di lavaggio e prova di tenuta del manuale e conserva le protezioni fino al montaggio delle parti esterne. Il manuale allegato contiene gli schemi di collegamento e le sequenze illustrate specifiche del codice.

Documentazione

Consulta istruzioni di montaggio e disegno quotato prima della predisposizione. I PDF sono disponibili qui sotto; eventuali file DWG e 3D rimangono collegati alla fonte ufficiale.

Documenti tecnici

• Istruzioni di montaggio
• Disegno tecnico
• File 3D
