Corpo da incasso per termostatico doccia esterno Switch — FIMA F2303

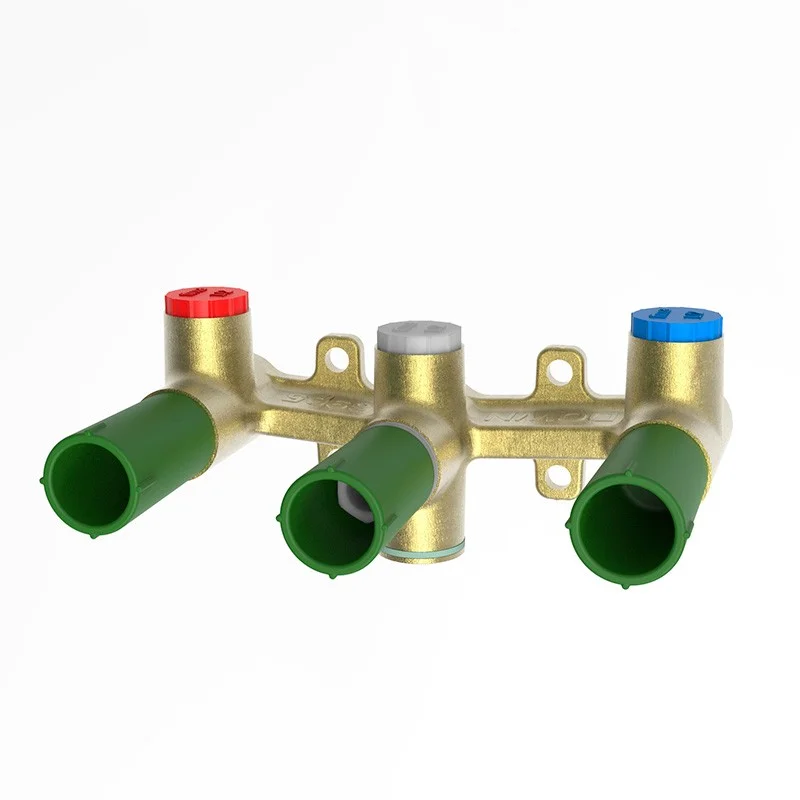

FIMA F2303 — corpo da incasso per termostatico doccia esterno switch

Corpo da incasso prescritto per i miscelatori doccia termostatici esterni Switch F5940 e F5940/1. La predisposizione a parete deve corrispondere esattamente al gruppo scelto.

Dimensioni e predisposizione

Attacchi G½; interasse dei collegamenti esterni 150 mm; larghezza complessiva 182 mm. Il disegno riporta MIN 60 / MAX 90 mm: usa questo intervallo quotato, verificando la revisione, anziché interpretare 90 mm come un’ulteriore tolleranza.

Scelta delle parti esterne

Il prezzo riguarda il corpo da incasso del codice indicato. La parte esterna con comandi e finitura è venduta separatamente. Abbina esclusivamente un articolo per il quale FIMA prescrive espressamente questo corpo, verificando versione e revisione. I prodotti della stessa collezione non sono automaticamente intercambiabili. Questo corpo non richiede una scelta di colore o una maniglia F1420 separata: eventuali opzioni appartengono alla parte esterna.

Installazione

Fai verificare il progetto a un installatore qualificato. Rispetta orientamento, alimentazioni, uscite e riferimenti MIN/MAX rispetto alla parete finita, includendo rivestimento e adesivo. Fissa il corpo in modo stabile, segui la procedura di lavaggio e prova di tenuta del manuale e conserva le protezioni fino al montaggio delle parti esterne. Il manuale allegato contiene gli schemi di collegamento e le sequenze illustrate specifiche del codice.

Documentazione

Consulta istruzioni di montaggio e disegno quotato prima della predisposizione. I PDF sono disponibili qui sotto; eventuali file DWG e 3D rimangono collegati alla fonte ufficiale.

Documenti tecnici

• Istruzioni di montaggio
• Disegno tecnico
• File 3D
