Corpo da incasso Switch On a due uscite — FIMA F4560

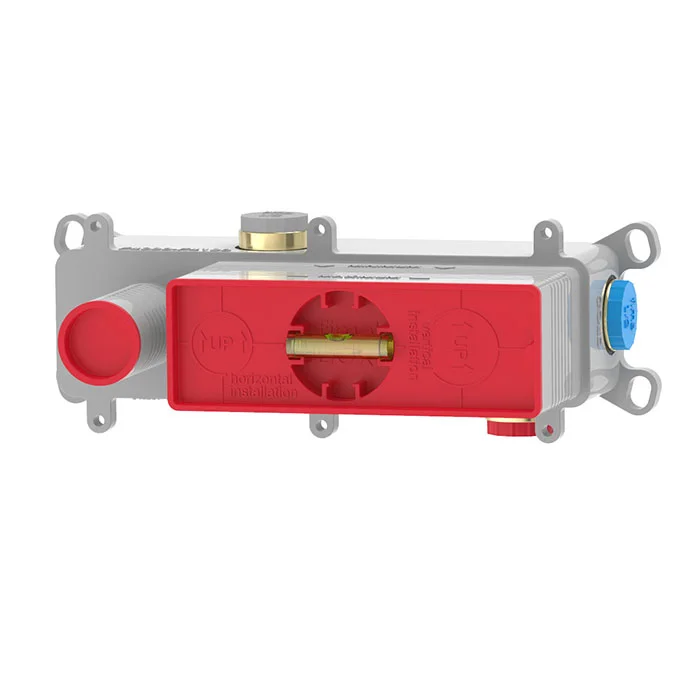

FIMA F4560 — corpo da incasso switch on a due uscite

Corpo F4560 a due uscite per gruppi Switch On espressamente compatibili, fra cui F5969X2/1 e F5979X2. Il disegno distingue i collegamenti e la predisposizione per la parte esterna; la versione SF è un codice diverso.

Dimensioni e predisposizione

Attacchi G½; lunghezza complessiva 244 mm; profondità MIN 70 / MAX 100 mm.

Scelta delle parti esterne

Il prezzo riguarda il corpo da incasso del codice indicato. La parte esterna con comandi e finitura è venduta separatamente. Abbina esclusivamente un articolo per il quale FIMA prescrive espressamente questo corpo, verificando versione e revisione. I prodotti della stessa collezione non sono automaticamente intercambiabili. Questo corpo non richiede una scelta di colore o una maniglia F1420 separata: eventuali opzioni appartengono alla parte esterna.

Installazione

Fai verificare il progetto a un installatore qualificato. Rispetta orientamento, alimentazioni, uscite e riferimenti MIN/MAX rispetto alla parete finita, includendo rivestimento e adesivo. Fissa il corpo in modo stabile, segui la procedura di lavaggio e prova di tenuta del manuale e conserva le protezioni fino al montaggio delle parti esterne. Il manuale allegato contiene gli schemi di collegamento e le sequenze illustrate specifiche del codice.

Il manuale indica pressione MIN 3 / MAX 5 bar; temperatura consigliata 15–65 °C e massima 80 °C. La prova impianto e le procedure di disinfezione indicate nel manuale non sono condizioni di uso ordinario.

Documentazione

Consulta istruzioni di montaggio e disegno quotato prima della predisposizione. I PDF sono disponibili qui sotto; eventuali file DWG e 3D rimangono collegati alla fonte ufficiale.

Documenti tecnici

• Istruzioni di montaggio
• Disegno tecnico
• File 3D
• Parti di ricambio
